Pick Up技術
高強度PC用定着具
特徴
- 高強度PCの適用により、導入力を20％増加できます。
- 太径タイプ（φ15.7㎜）を用いれば、最大28％まで増加可能です。

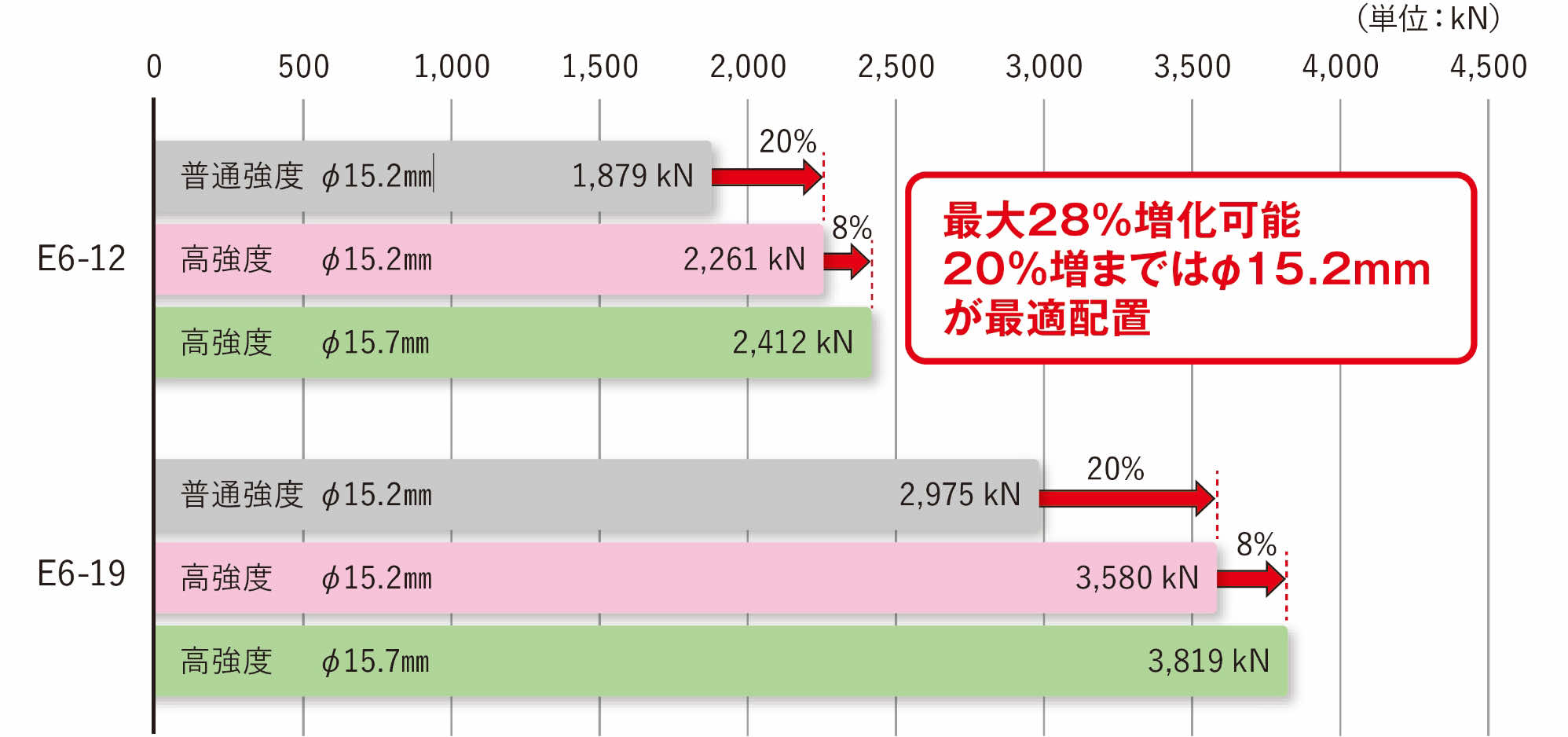

設計導入力

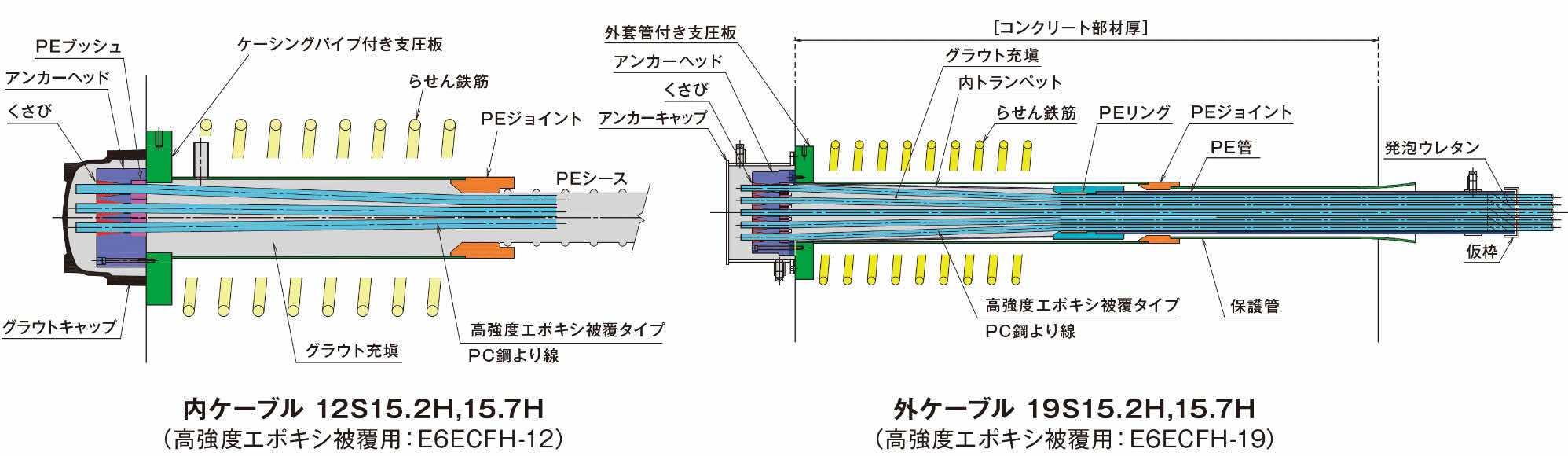

定着具

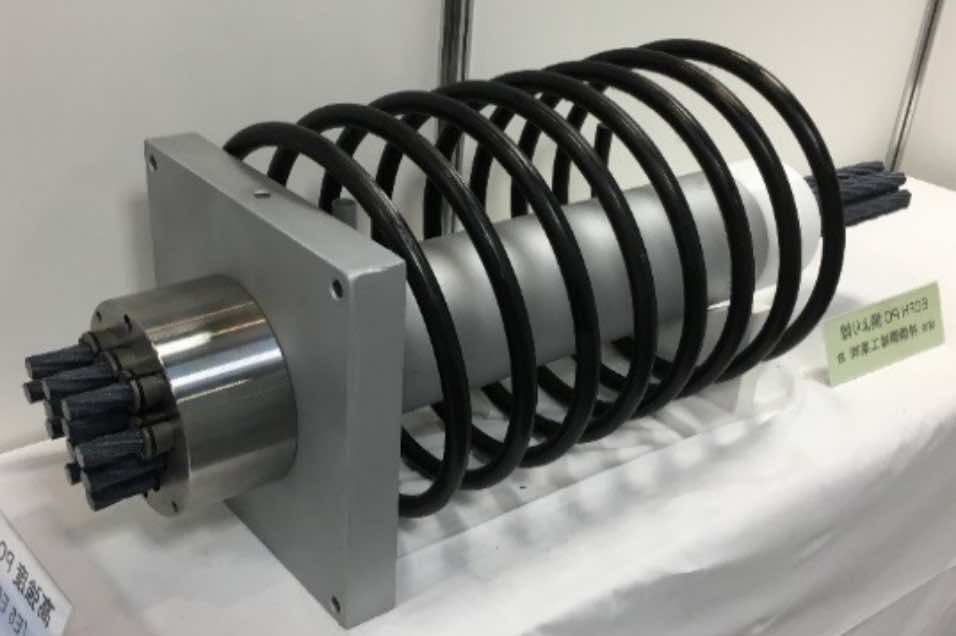

定着具模型
適用橋梁具

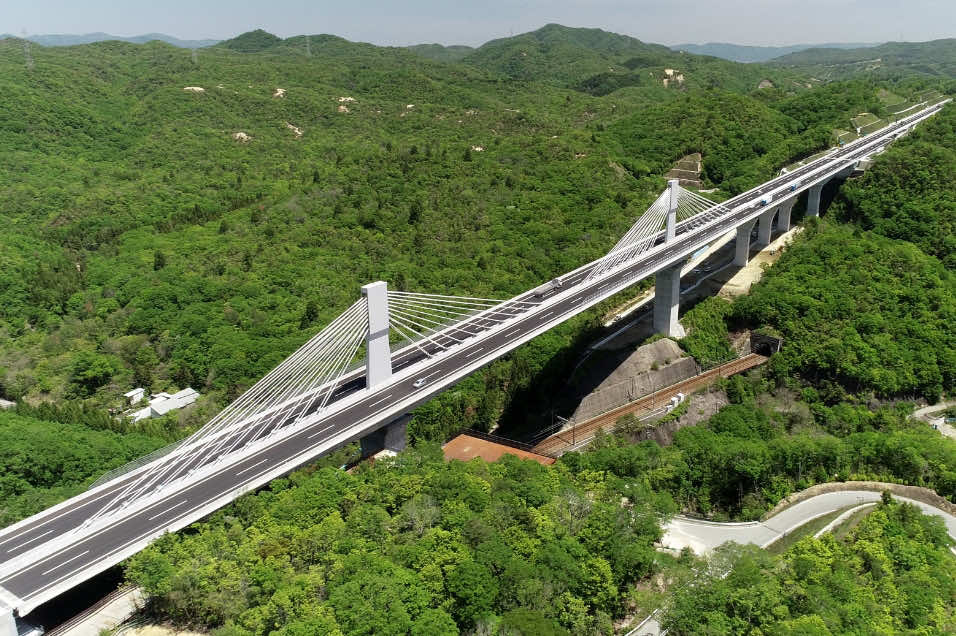

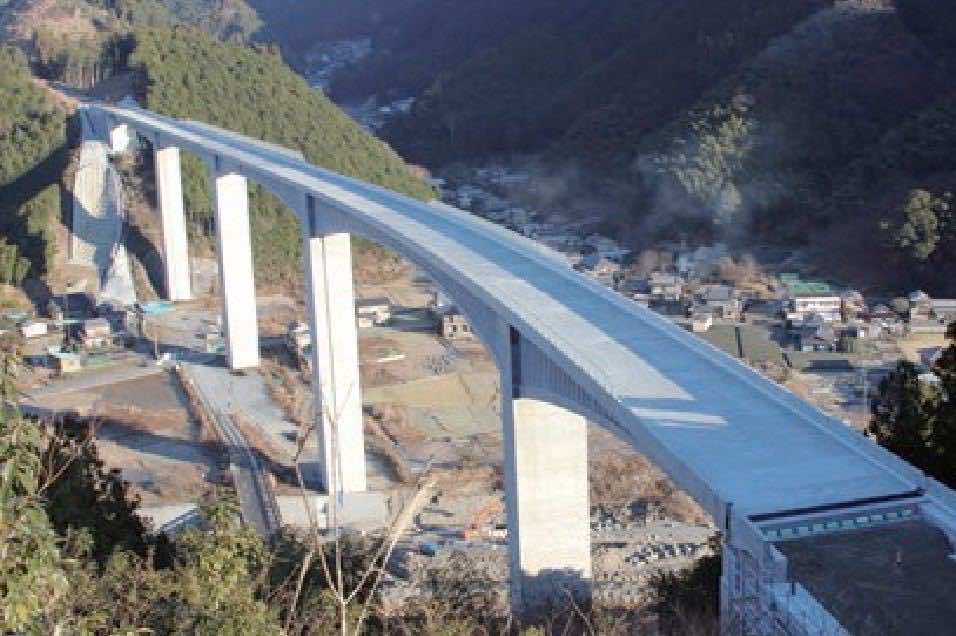

新名神高速道路 生野大橋
中部横断自動車道 興津川橋
高耐久定着具
特徴
マルチレイヤ―プロテクション（エポキシ粉体塗装・樹脂製品・グラウト等）により塩化物イオンを遮断します。

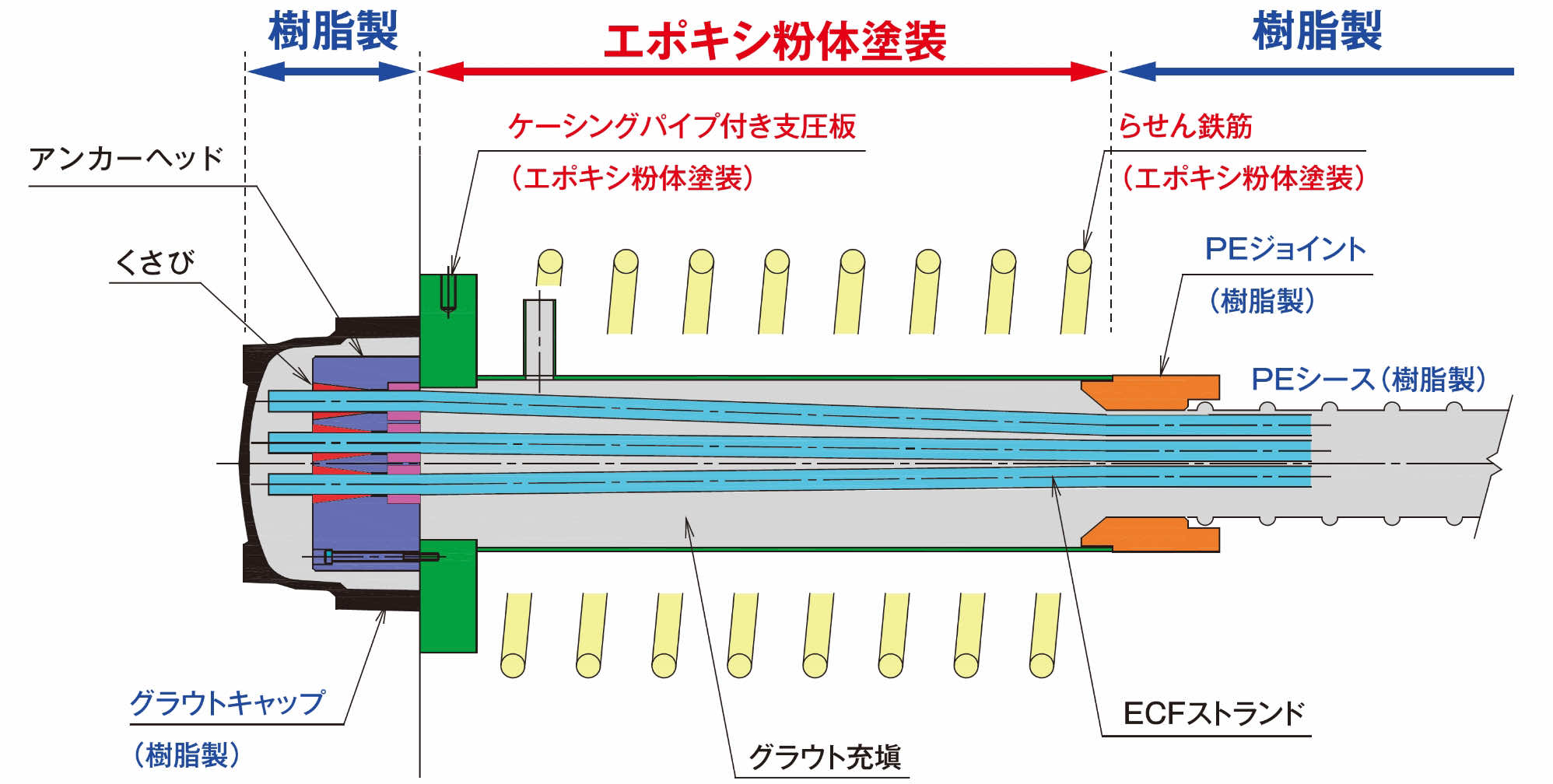

防錆システム

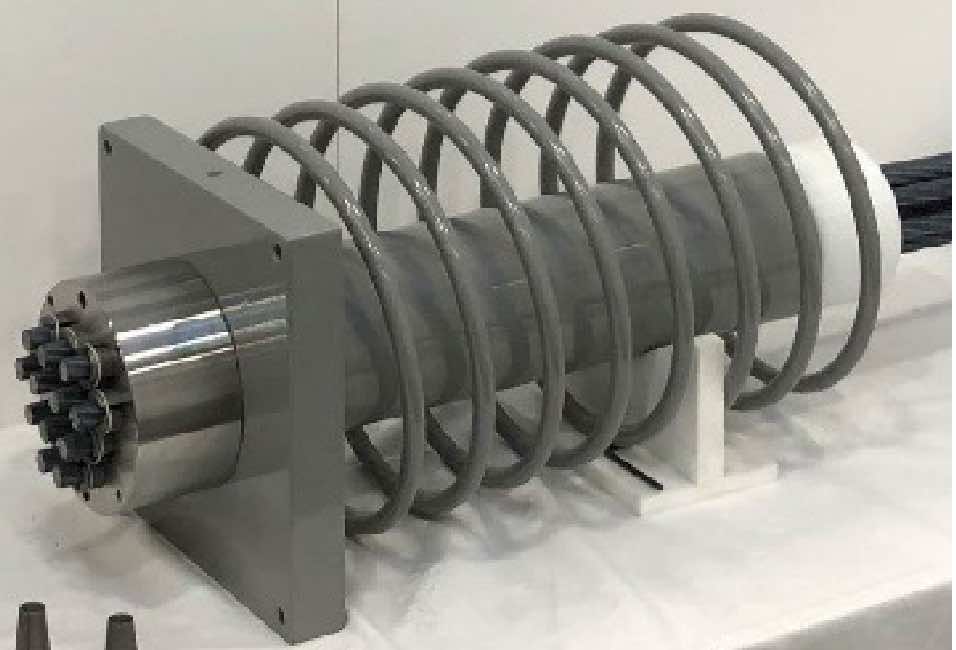

定着具模型

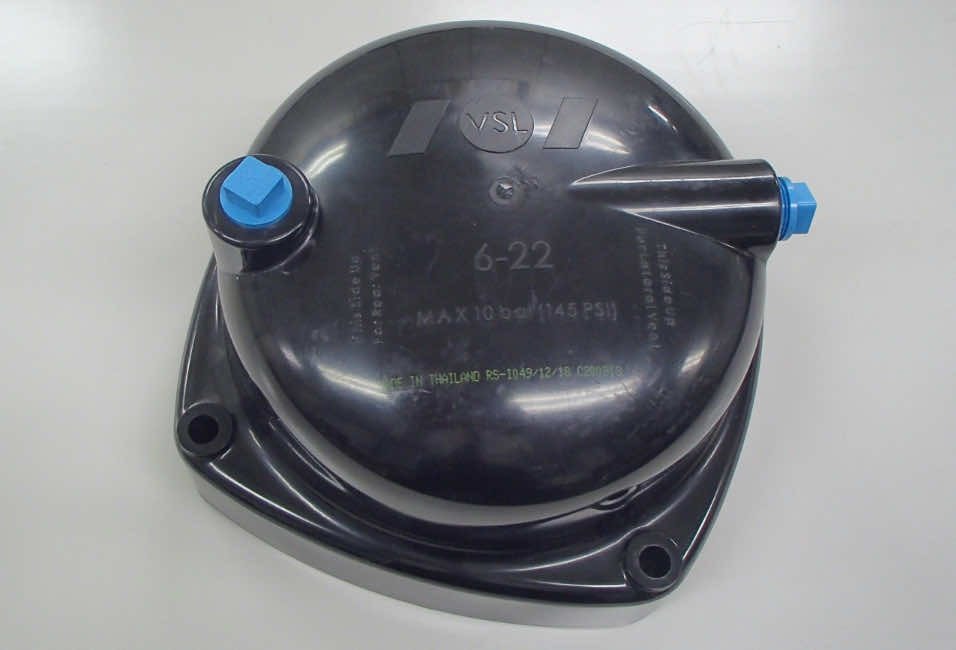

グラウトキャップ（樹脂製）

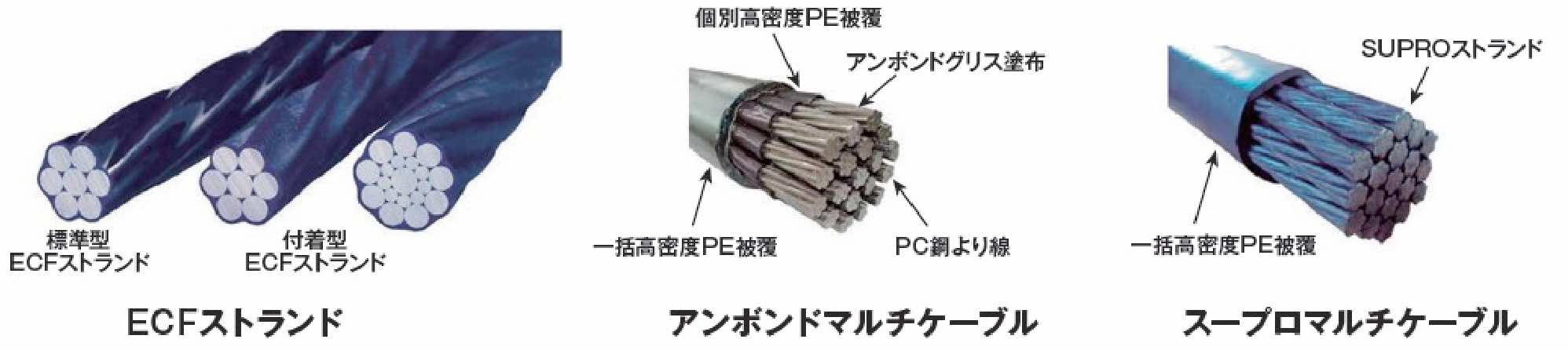

適用可能な高耐久PC鋼材
適用用可能な高耐久PC鋼材の例
施工中の防錆対策
特徴

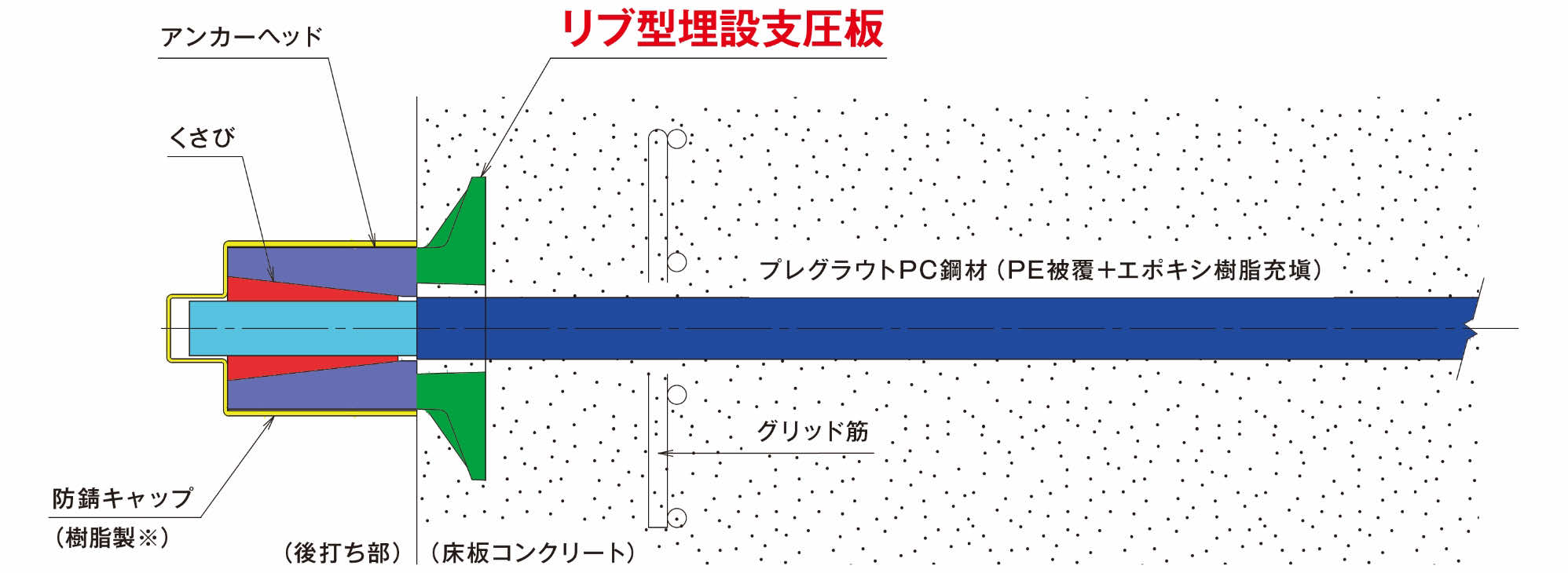

リブ型埋設支圧板により施工中の発錆を防止します。

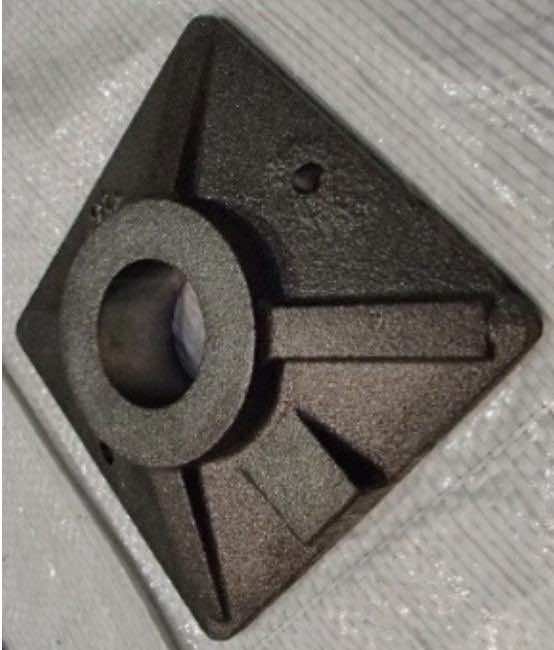

リブ型埋設支圧板 SE11-1
SE11-1

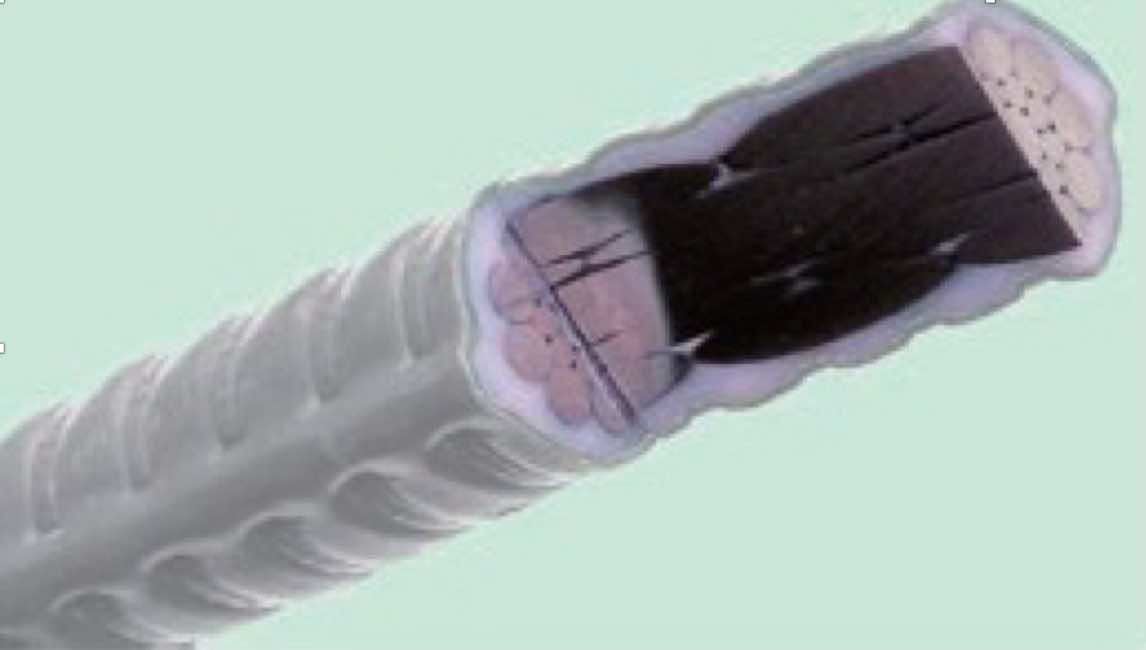

プレグラウトPC鋼材
高強度PC用アンカー
特徴
- 高強度PCの適用により、導入力を20％増加できます。
- 鋼線本数を削減できるため施工性が向上します。

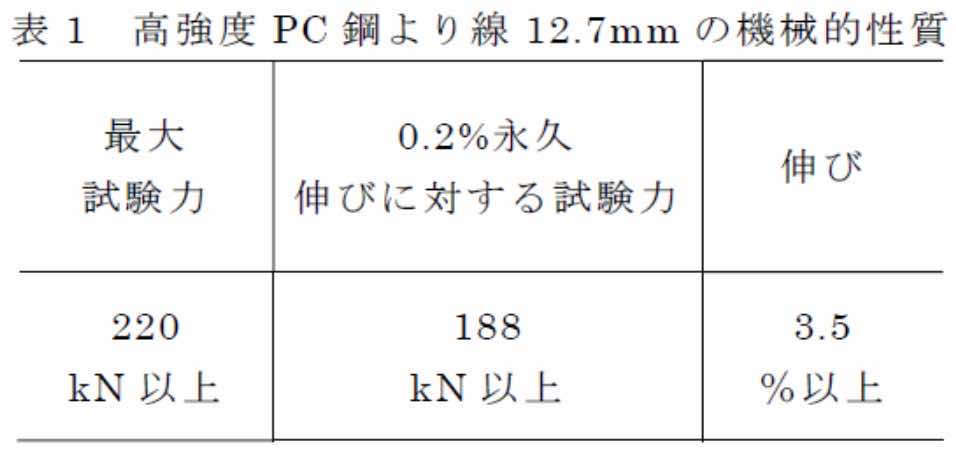

高強度PC鋼より線（φ12.7㎜）の最大試験力は220kN/本であり、普通強度（183kN/本）に対して1.2倍の強度を有しています。この度アンボンドタイプを製作して「除去式アンカー」に適用しました。
強度増加分、鋼線本数を少なくできるため、施工効率が上がり、除去後の鋼線の産廃処理費も低減できます。

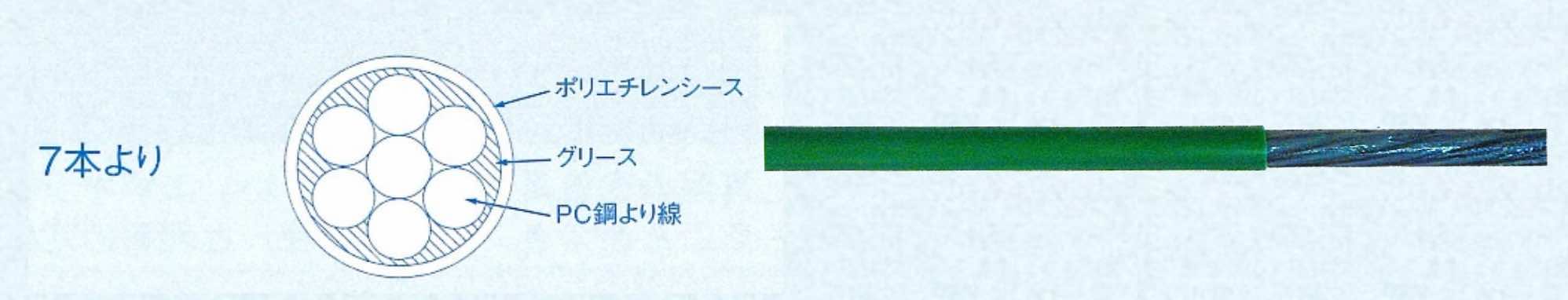

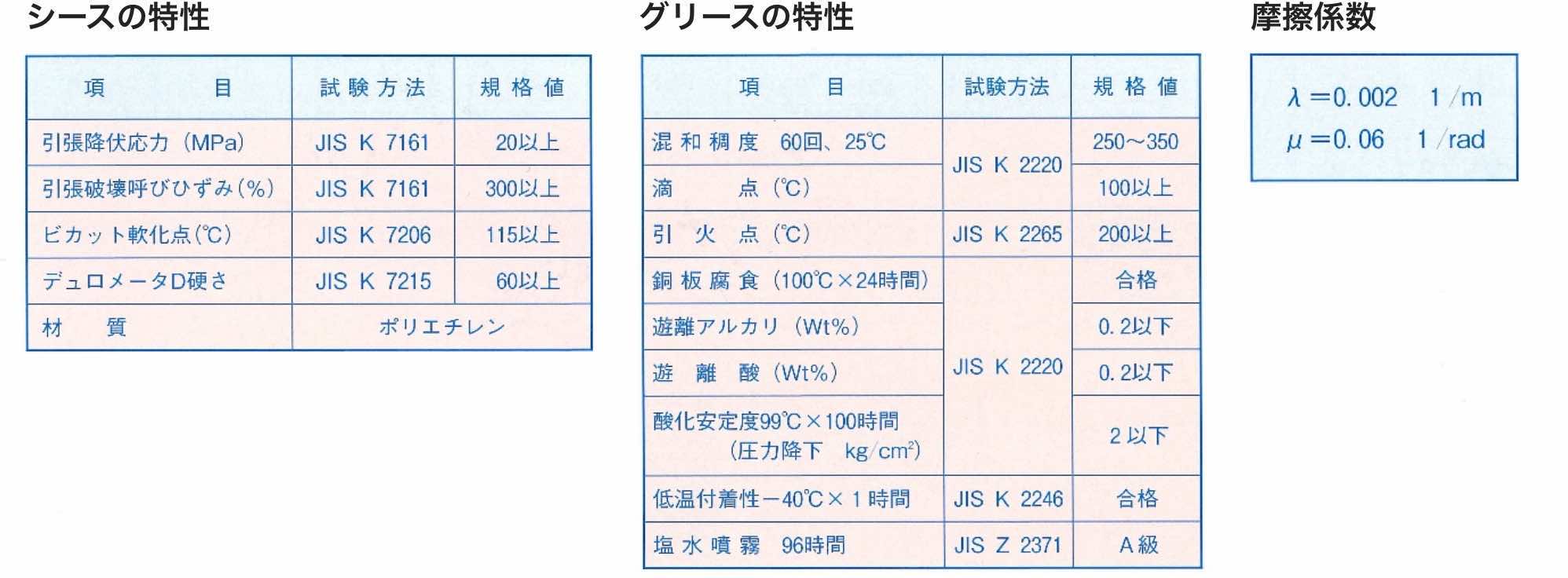

アンボンドPC鋼より線
高性能維持管理アンカー

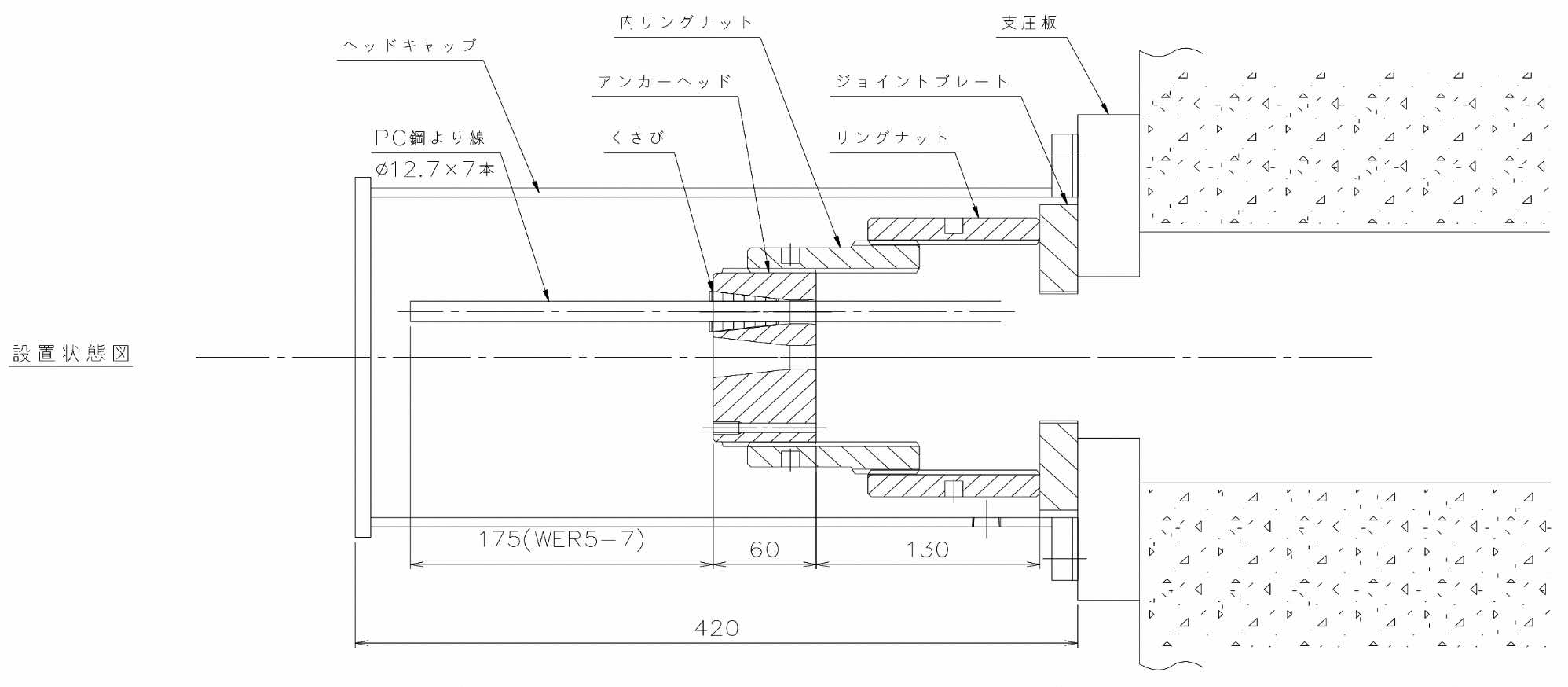

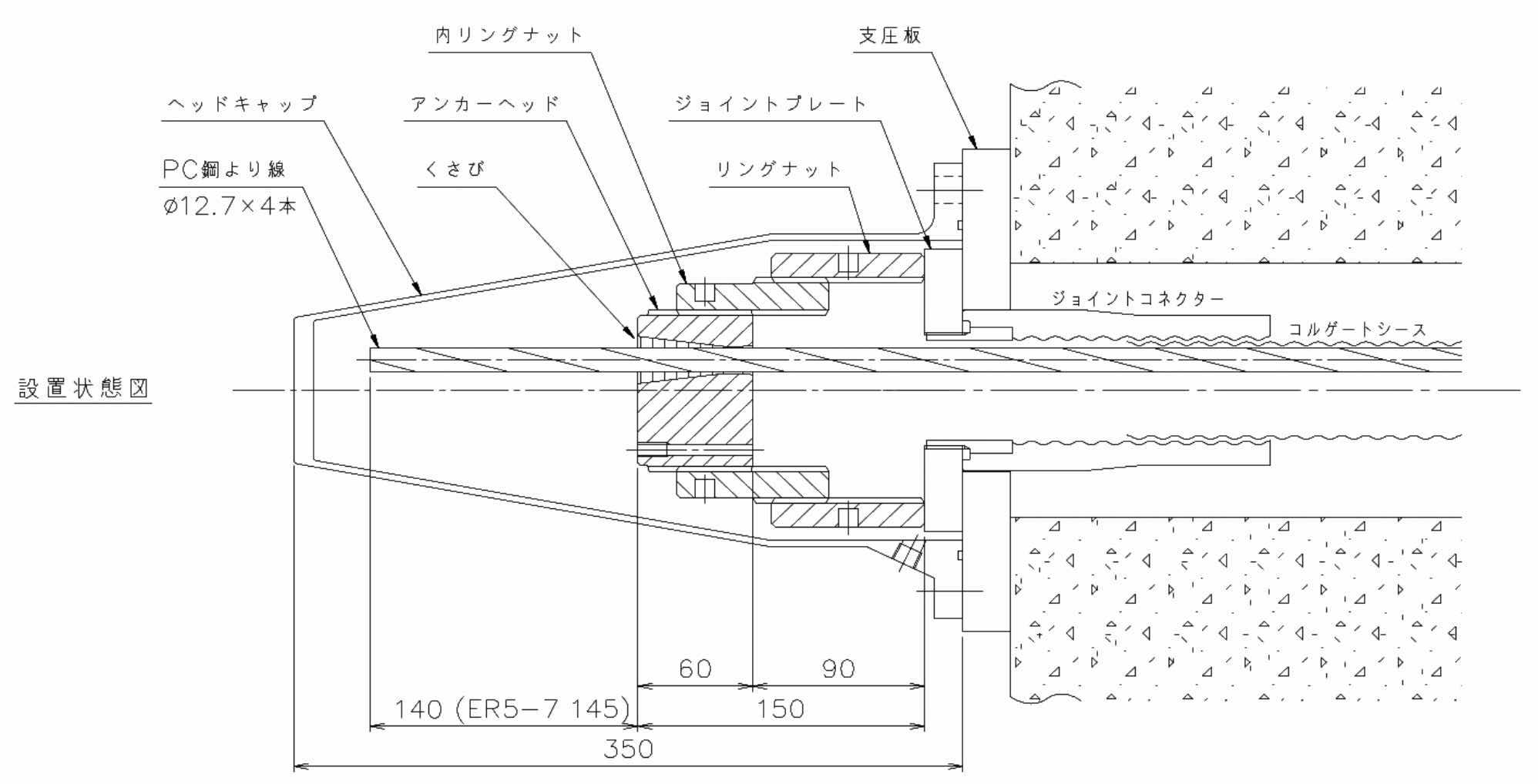

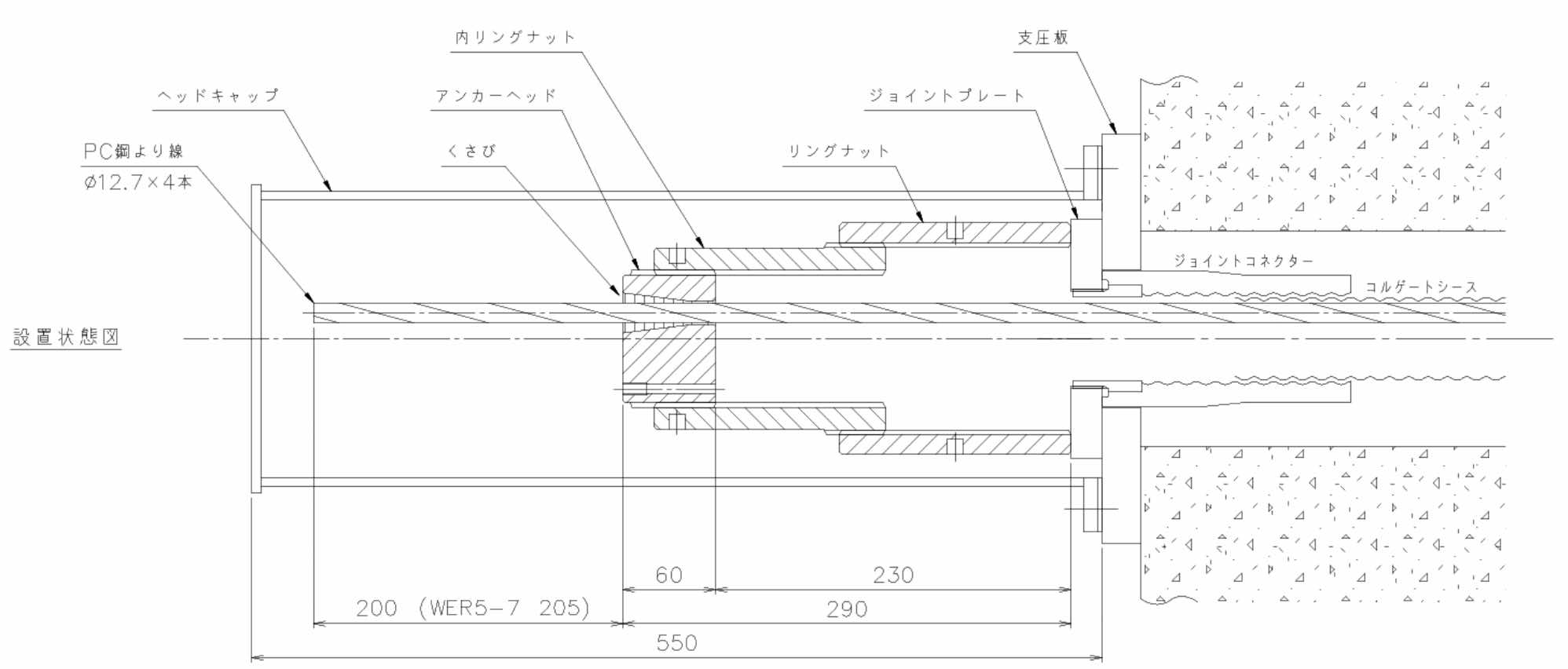

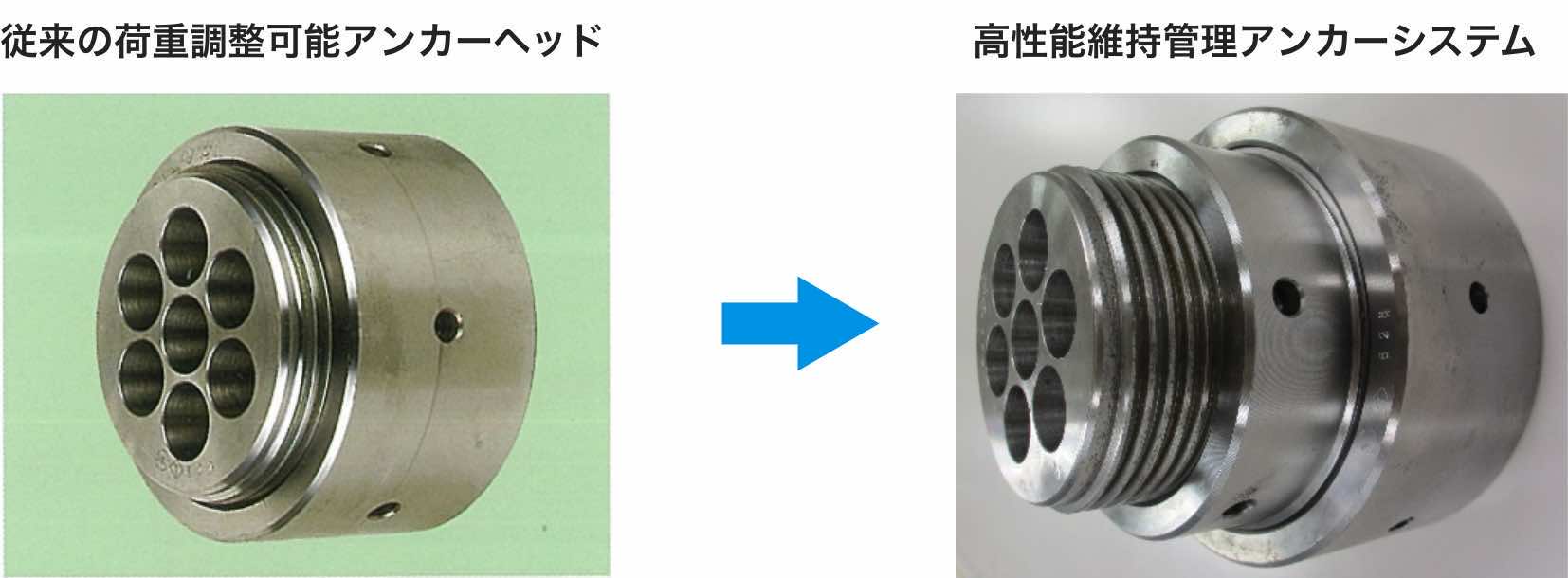

VSL工法 高性能維持管理アンカーシステム（W-ERアンカーヘッド）
（High Perforformance Anchor head Maintenance System）
特徴
- リフトオフ試験時にアンカーヘッド背面状態を確認できます。
- 完全除荷、アンカーヘッド撤去（交換）が可能（自由長38ｍ以内）です。
- 完全除荷後、再緊張によって設計荷重に再現可能です。
WER5-2,3,4,7（Sタイプ）
WER5-2,3,4,7（Mタイプ）
WER5-2,3,4,7（Lタイプ）
